Endgültige Größen- und Rundheitskontrolle nach dem Schweißen
Das Schweißen beendet das Rohr nicht ̇ der Größenabschnitt. Ohne ausreichende Größenabstellständer und einen Endgerichtler lässt das geschweißte Rohr die Linie oval, gebogen oder außerhalb des Durchmessers,und nicht die Dimensionskontrollen, die Präzision und Struktur Käufer erfordern.
Warum die Röhre die Mühle aus der Runde lassen
Ein geschweißter Körper trägt Restwärme und Spannungen, die ihn aus der Runde ziehen, es sei denn, er wird schrittweise vergrößert.und die Röhre erreicht die Säge bereits off-spec.
Die ZY20-Lösung für die Größenanpassung von Rohrmühlen

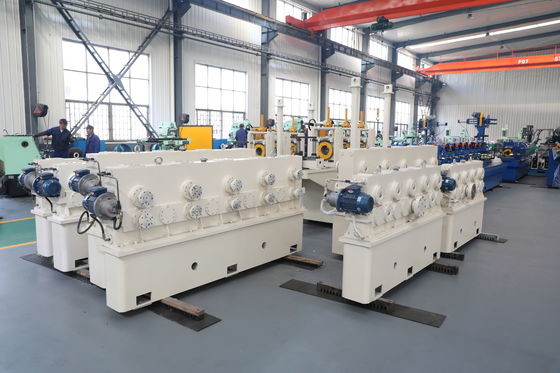

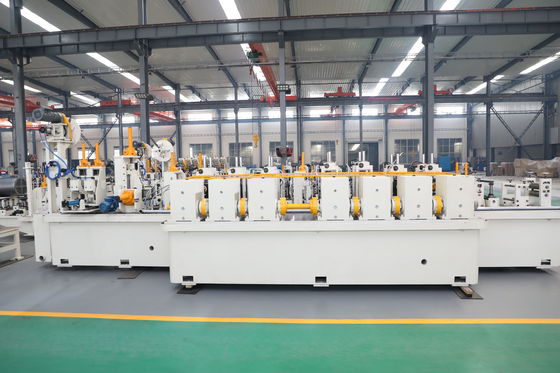

Eine 6-horizontale + 6-vertikale Größenanlage steuert nach dem Schweißen schrittweise den fertigen Durchmesser und die Rundheit.
Ein 4-Roll-Turk-Kopf mit nach oben, links-rechts und Rotationsanpassung richtet das Rohr aus und führt es genau in die Fliegersäge.
Durch die Kombination von Dimension und Geradigung entsteht ein stabiler, runder, gerader Rohr, der mit bis zu 90 m/min geschnitten werden kann.
Technische Spezifikationen der Rohrmühle ZY20
| Parameter | Spezifikation |
|---|
| Rohr Außendurchmesser | φ10·26 mm |
| Wandstärke | 0.4 ∼1,5 mm |
| Nenngeschwindigkeit der Produktion | bis zu 90 m/min |
| Rohstoffe | HR / CR Kohlenstoffarme Stahl, verzinkter Stahl |
| HF-Schweißleistung | 100 kW Festkörper |
| Stände bilden | 5 Rohstoff + 3 Oberfläche |
| Größenstands | 6 horizontal + 6 vertikal |
| mit einer Breite von nicht mehr als 20 mm | 7 Rollen Präzisionsniveller |
| Schnittlänge / Präzision | 4·8 m, ±3 mm |
| Kühlmitteldurchfluss | ≥ 10 t/h Sprühen + Überlaufbecken |
| Material der Rollwelle | 42CrMo gelöscht und gehärtet + HF gehärtet |

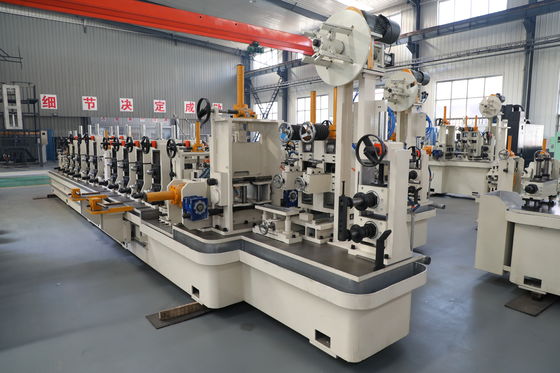

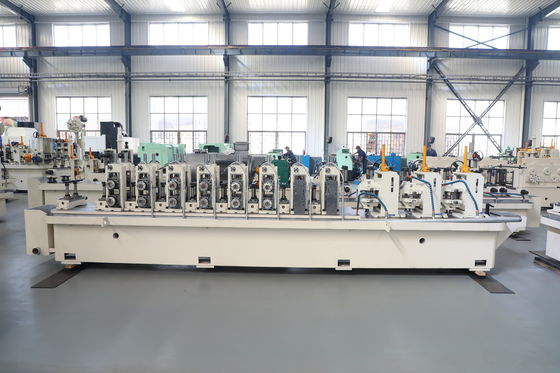

Vollständiger kontinuierlicher Produktionsprozess
Jeder ZY20 führt einen kontinuierlichen Fluss von der Spirale zum fertigen Schnittrohr.Dann bilden sie es in 5 grobe und 3 Endstände ohne Randwelle.Ein 100 kW starker Hochfrequenzschweißer schmilzt die Naht unter Druck mit einem speziellen Nahtleitfaden und eine automatische Außeneinschließung löscht die Perle sofort.≥ 10 t/h Sprühen plus Überlaufbeckenkühlung sperren die Form, setzt der 6-horizontale + 6-vertikale Größenaufbau den Durchmesser, und ein 4-rollender Turk-Kopf richtet das Rohr aus, bevor der Mikrocomputer-Fliegersäge 4?8m Länge auf ±3mm schneidet.Überlastgeschützte Stände und 42CrMo gehärteten Wellen halten die gesamte Linie über lange Läufe stabil.
Anwendungsorte der ZY20-Rohrmaschine
Präzisions-, Struktur- und Möbelrohr, bei dem die Endrundheit und Geradheit bestimmen, ob die Teile richtig zusammengebaut und fertiggestellt werden.
Wie wählt man eine Schlauchmühle aus
Überprüfen Sie die Größenzählungsstange ̇ der ZY20 verwendet 6 horizontale + 6 vertikale Stange ̇ und bestätigen Sie, dass ein Turk-Kopfschraubgerät für Rundheit und Geradheit vor der Säge eingeschlossen ist.
Installation, Unterstützung und Nachverkauf
Die ZY20 wird als schlüsselfertiges Paket mit Layout- und Fundamentzeichnungen geliefert, so dass Sie die Baustelle vor der Lieferung vorbereiten können.,Eine einjährige Garantie mit Ersatzteilunterstützung schützt die Investition, und da die Linie HR, CR und galvanisierte Spule akzeptiert,Sie können sich an sich ändernde Materialkosten und Marktnachfrage anpassen, ohne neu zu arbeiten.
Häufig gestellte Fragen zur ZY20-Rohrmaschine
Wie viele Größenaufstellungen hat der ZY20?
6 horizontale + 6 vertikale Ständer für die progressive Durchmesserregelung.
Was macht der Türkenkopf?
Es richtet das Rohr mit einer nach oben, nach links und rechts gerichteten und vor der Säge gedrehten Anpassung aus.
Verbessert die Größe die Rundheit?
Ja, die mehrfach stehende Schiene und der Geradliner halten das fertige Rohr rund und gerade.
