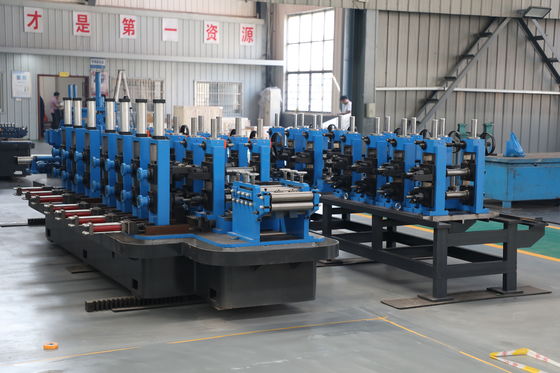

ZY20 Entgratungsrohrfräsmaschine φ10–26 mm Rundstahlrohr-Sprühkühlung 0,4–1,5 mm 90 m/min

Schweißnaht und Wärmeverzug nach dem Schweißen

Die äußere Schweißnaht und die Restwärme sind die beiden größten Bedrohungen für die Rohrqualität unmittelbar nach dem Schweißen. Eine raue Naht beschädigt die nachgeschalteten Walzen und ruiniert die Oberflächengüte, während Wärme, die nicht schnell genug abgeführt wird, den Körper verzieht und die Rundheit beeinträchtigt.

Warum Naht und Wärme das Rohr beschädigen

Ohne Entgraten rattert die erhabene äußere Naht die Kalibrierwalzen und überträgt Spuren auf jedes Rohr. Langsames oder ungleichmäßiges Abkühlen lässt die Restwärme die dünne Wand verziehen, sodass der Körper bereits außer Form und schwer zu korrigieren in die Kalibrierung gelangt.

Die ZY20 Entgratungsrohrwalzwerk-Lösung

Eine automatische Außengratentfernungseinheit mit pneumatischer Schnell-Ein-/Ausfahrt beseitigt die Schweißnaht, schützt die Walzen und liefert eine saubere Oberfläche.

Sprüh- plus Überlaufkühlung mit einstellbaren Metalldüsen liefert einen Kühlmitteldurchfluss von ≥10 t/h, der die Schweißwärme schnell abführt und für eine stabile Rundheit sorgt.

Das gekühlte, entgratete Rohr gelangt dann in die 6+6 Kalibrierung und Turk-Kopf-Richtmaschine mit einem glatten, runden Körper, der für die Weiterverarbeitung bereit ist.

Technische Spezifikationen der ZY20 Rohrwalzwerk

Vollkontinuierlicher Produktionsprozess

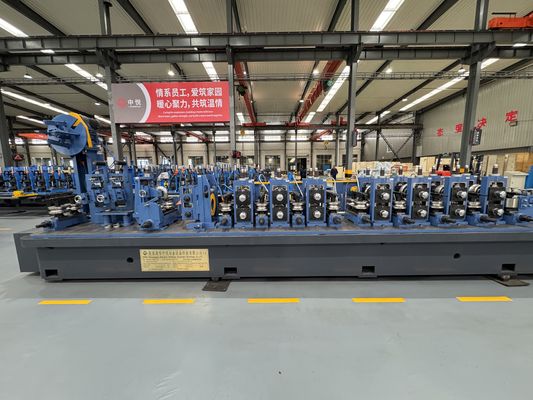

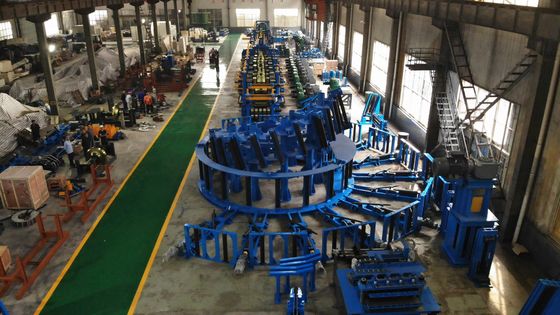

Jede ZY20 läuft in einem kontinuierlichen Fluss von der Spule bis zum fertigen Schnittrohr. Eine Abwickelhaspel führt Band durch eine 7-Rollen-Präzisionsrichtmaschine, die den Coil-Set entfernt, dann formt sie ihn in 5 Grob- und 3 Feinwalzgerüsten ohne Kantenwelle in Doppelradiusform. Ein 100 kW Festkörper-HF-Schweißgerät verschweißt die Naht unter Pressdruck mit einer speziellen Nahtführung, und eine automatische Außengratentfernungseinheit beseitigt die Naht sofort. ≥10 t/h Sprüh- plus Überlaufkühlung fixiert die Form, die 6-horizontale + 6-vertikale Kalibrierstraße stellt den Durchmesser ein, und ein 4-Rollen-Turk-Kopf richtet das Rohr, bevor die Mikrocomputer-Fliegensäge 4–8m Längen auf ±3mm schneidet. Überlastgeschützte Gerüste und 42CrMo gehärtete Wellen halten die gesamte Linie über lange Läufe stabil.

Wo die ZY20 Entgratungsrohrwalzwerk angewendet wird

Jede Rohrleitung mit φ10-26mm, wo eine saubere Schweißnaht und eine kontrollierte Kühlung für plattierte, beschichtete oder Präzisionsrohre erforderlich sind.

Auswahl einer Entgratungs- und Kühlwalzwerk

Bestätigen Sie, dass die Entgratung automatisch mit schneller Ein-/Ausfahrt erfolgt, und prüfen Sie die Kühlleistung – die ZY20 liefert ≥10 t/h durch Sprüh- plus Überlaufbecken mit einstellbaren Düsen.

Installation, Support und After-Sales

Die ZY20 wird als schlüsselfertiges Paket mit Layout- und Fundamentzeichnungen geliefert, sodass Sie den Standort vor der Lieferung vorbereiten können. Die Ingenieur-geführte Installation und Inbetriebnahme vor Ort bringen die Anlage auf Nenndurchsatz, mit Schulung der Bediener, um eine laufende Anlage zu übergeben. Eine einjährige Garantie mit Ersatzteilunterstützung schützt die Investition, und da die Anlage HR-, CR- und verzinkte Coils verarbeitet, können Sie sich an veränderte Materialkosten und Marktnachfrage anpassen, ohne die Werkzeuge neu zu bestücken.

Häufig gestellte Fragen zur ZY20 Entgratungsrohrwalzwerk

Wie wird die äußere Naht entfernt?

Eine automatische Gratentfernungseinheit mit pneumatischer Schnell-Ein-/Ausfahrt.

Was ist die Kühlleistung?

≥10 t/h durch Sprüh- plus Überlaufkühlung mit einstellbaren Metalldüsen.

Warum ist Kühlung wichtig?

Schnelle, gleichmäßige Kühlung fixiert die Rundheit vor der Kalibrierung und verhindert Wärmeverzug.
