Engpass-Probleme bei Rohrlinien mit kleinem Durchmesser
Rohre mit kleinem Durchmesser haben geringe Margen, daher hängt der Gewinn vom Durchsatz ab. Werke, die langsamer fahren müssen, um Schweißqualität oder Rundheit zu halten, lassen Geld liegen, und jede Linie, die ihre Nenngeschwindigkeit ohne Mängel nicht aufrechterhalten kann, verfehlt die Liefertermine.
Warum Rohrlinien mit kleinem Durchmesser langsamer werden
Bei höherer Geschwindigkeit hat die Schweißnaht weniger Zeit zum Verschmelzen, die Naht driftet leichter, und die Wärme baut sich schneller auf, als die Kühlung sie abführen kann. Eine ungesteuerte Naht, schwache Rollenwellen und unzureichende Kühlmitteldruck zwingen die Bediener, die Geschwindigkeit zu reduzieren, um die Qualität zu erhalten, was die tägliche Leistung begrenzt.

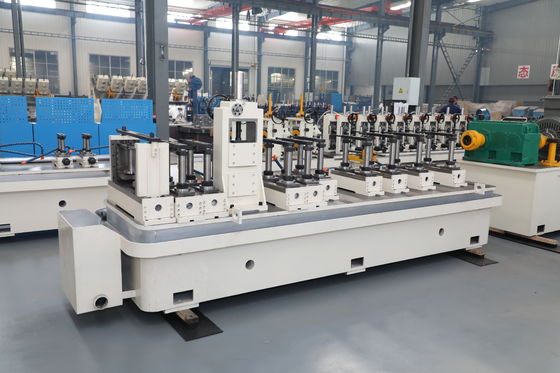

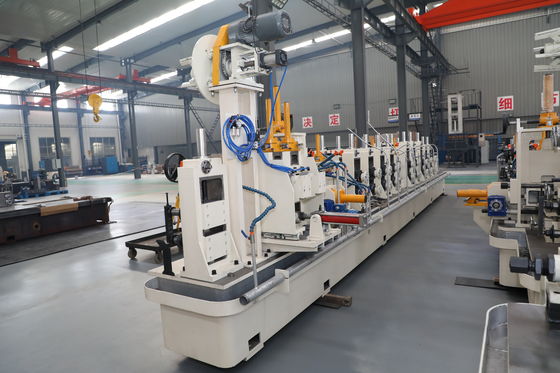

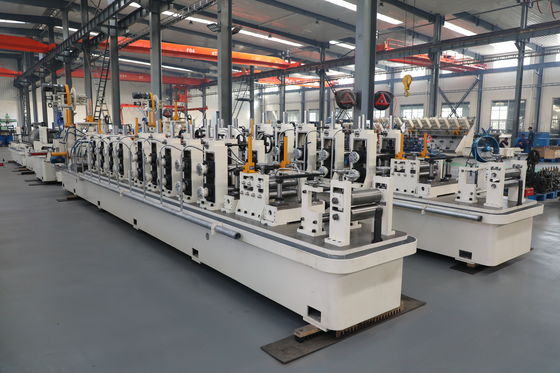

Die ZY20 Hochgeschwindigkeits-Rohrlinienlösung
Ein 100 kW Festkörper-HF-Schweißgerät mit dedizierter Nahtführung und Quetschschweißen sorgt für vollständige Verschmelzung bei bis zu 90 m/min, sodass Geschwindigkeit nicht auf Kosten der Schweißqualität geht.
Eine Sprühkühlung plus Überlaufbecken mit ≥10 t/h entfernt Wärme schnell genug, um den Körper rund zu halten, während ein 7-Rollen-Richter und eine Doppelradius-Formung das Band flach bei Geschwindigkeit zuführen.
42CrMo gehärtete Rollenwellen und überlastgeschützte Ständer ermöglichen den kontinuierlichen Betrieb der Linie, wobei die Mikrocomputer-Fliegensäge die Linien-geschwindigkeit für synchronisiertes Schneiden verfolgt.
Technische Spezifikationen der ZY20 Rohrlinie
| Parameter | Spezifikation |
|---|
| Rohraußendurchmesser | φ10–26 mm |
| Wandstärke | 0,4–1,5 mm |
| Nenndurchsatzgeschwindigkeit | bis zu 90 m/min |
| Rohmaterial | warmgewalzter / kaltgewalzter kohlenstoffarmer Stahl, verzinkter Stahl |
| HF-Schweißgerät Leistung | 100 kW Festkörper |
| Formständer | 5 Vorform- + 3 Fertigständer |
| Kalibrierständer | 6 horizontale + 6 vertikale |
| Richtwalzen | 7-Rollen-Präzisionsrichter |
| Schnittlänge / Präzision | 4–8 m, ±3 mm |
| Kühlmitteldurchfluss | ≥10 t/h Sprühkühlung + Überlaufbecken |
| Rollenwellenmaterial | 42CrMo vergütet + HF-gehärtet |
Vollständig kontinuierlicher Produktionsprozess
Jede ZY20 arbeitet in einem kontinuierlichen Fluss von der Coil bis zum fertigen Rohrschnitt. Ein Abwickler führt das Band durch einen 7-Rollen-Präzisionsrichter, der den Coil-Satz entfernt, dann formt es eine Doppelradius-Formung in 5 Vorform- und 3 Fertigständer ohne Kantenwelle. Ein 100 kW Festkörper-HF-Schweißgerät verschweißt die Naht unter Quetschdruck mit einer dedizierten Nahtführung, und eine automatische Außenschweißnaht-Entgratungseinheit entfernt den Grat sofort. Eine Sprühkühlung plus Überlaufbecken mit ≥10 t/h fixiert die Form, die 6-horizontale + 6-vertikale Kalibrierwalzen trainieren den Durchmesser, und ein 4-Rollen-Turk-Kopf richtet das Rohr, bevor die Mikrocomputer-Fliegensäge 4–8m lange Stücke auf ±3mm schneidet. Überlastgeschützte Ständer und 42CrMo gehärtete Wellen halten die gesamte Linie über lange Läufe stabil.
Wo die ZY20 Hochgeschwindigkeits-Rohrlinie angewendet wird
Möbel-, Struktur- und Präzisionsrohrproduzenten mit hohem Volumen, die maximale Tagesleistung aus einer Linie mit kleinem Durchmesser von φ10-26mm benötigen.
So wählen Sie eine Hochgeschwindigkeits-Rohrlinie aus
Passen Sie Ihre benötigten Meter pro Minute an die ZY20-Bewertung von bis zu 90 m/min an, bestätigen Sie die Schweißgerätleistung und die Kühlrate für diese Geschwindigkeit und dimensionieren Sie Ihren Puffer und Abwickler für den kontinuierlichen Betrieb.
Installation, Support und After-Sales
Die ZY20 wird als schlüsselfertiges Paket mit Layout- und Fundamentzeichnungen geliefert, damit Sie die Baustelle vor der Lieferung vorbereiten können. Die ingenieurgeleitete Installation und Inbetriebnahme vor Ort bringen die Linie auf die Nenndurchsatzleistung, mit Schulung der Bediener, um eine laufende Anlage zu übergeben. Eine einjährige Garantie mit Ersatzteilunterstützung schützt die Investition, und da die Linie HR-, CR- und verzinkte Coils verarbeitet, können Sie sich an veränderte Materialkosten und Marktnachfrage anpassen, ohne die Werkzeuge neu zu gestalten.
Häufig gestellte Fragen zur ZY20 Hochgeschwindigkeits-Rohrlinie
Kann die ZY20 die Schweißqualität bei 90 m/min halten?
Ja – die Festkörper-HF-Schweißung mit Nahtführung sorgt für vollständige Verschmelzung bei Nenngeschwindigkeit.
Was begrenzt die Linien-geschwindigkeit?
Schweißnaht-Verschmelzungszeit und Kühlkapazität, beide für 90 m/min auf der ZY20 ausgelegt.
Ist die Fliegensäge bei Geschwindigkeit synchronisiert?
Die Mikrocomputer-Fliegensäge verfolgt die Linien-geschwindigkeit für präzises synchronisiertes Schneiden.
