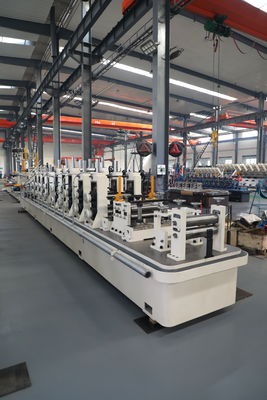

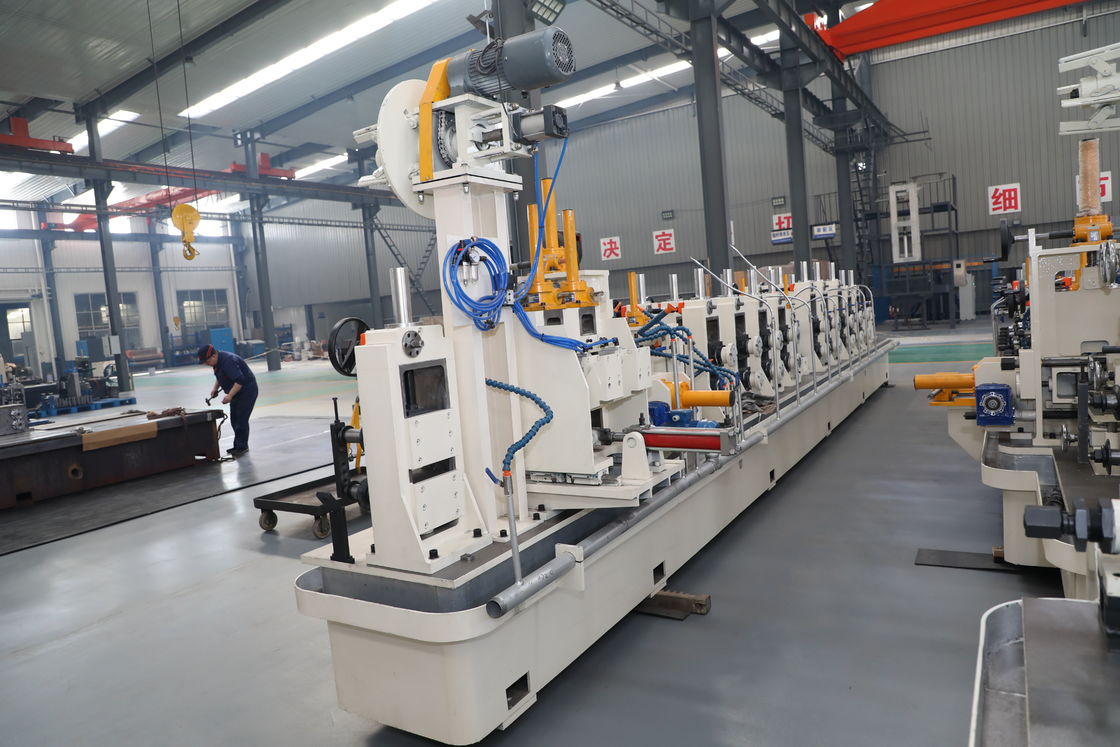

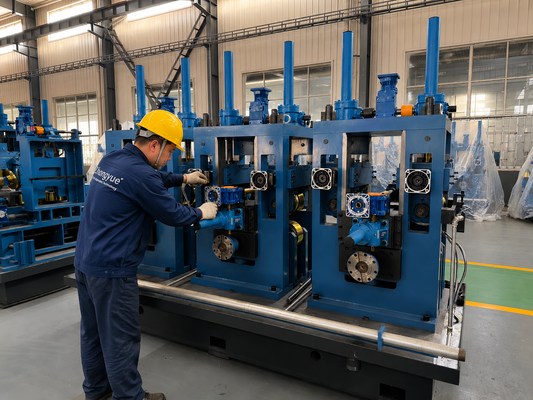

Siebenwalzen-Streifennivellierung ZY16 Rohrmühlenmaschine Φ8-18mm HF-geschweißtes Rohr

Problem

Band entering forming with coil set, crown or edge wave produces uneven tube, off-center weld seams and roundness defects that cannot be corrected later in the line.

Ursache

Gekräuselte Band behält eine Krümmungsspeicher, und jede Kantenwelle oder Krone erzeugt eine ungleichmäßige Spannung über die Bandbreite, die die Formwalzen dann zu Rohrdefekten verstärken.

Lösung

Die ZY16 Sieben-Rollen-Richtmaschine bearbeitet das Band hin und her, um den Coil-Set zu lösen und die Krone und Kantenwelle zu glätten, bevor es geformt wird. Das Zuführen von flachem, gleichmäßigem Band in die Fünf-plus-Drei-Stand-Formgebung hält den Schweißspalt gleichmäßig und die Rundheit konstant, insbesondere bei warmgewalzten Coils.

Schlüssel-Ingenieurdaten

• Sieben Rollen lösen den Coil-Set durch abwechselnde Biegearbeit.
• Glättet Krone und Kantenwelle, bevor das Band geformt wird.
• Verbessert die Gleichmäßigkeit des Schweißspalts und die Konsistenz der Rundheit.
• Einstellbarer Druck, abgestimmt auf Banddicke und Material.

Leistung & Qualität

Die Sieben-Rollen-Richtmaschine konditioniert das Band vor der Formgebung, sodass Coil-Set und Kantenwelle niemals die Walzen erreichen. Das Zuführen von flachem Band hält den Schweißspalt gleichmäßig und die Rundheit konstant, was bei warmgewalzten Coils am wichtigsten ist, wo die Ebenheitsabweichung die größte Fehlerquelle darstellt.

Anwendung

Für die Produktion von Ø8-18mm Rohren, bei denen die Ebenheit des einlaufenden Bandes variiert und eine gleichmäßige Formgebung und Schweißnahtausrichtung erforderlich sind, insbesondere bei warmgewalzten Bändern.

Auswahlhilfe

Wählen Sie diese Richtkonfiguration, wenn Ihre Bandquelle deutliche Coil-Set oder Kantenwelle aufweist, was bei warmgewalzten Coils üblich ist. Passen Sie den Druck der Richtmaschine an die Banddicke an, um die besten Ergebnisse zu erzielen.

Anwendungsszenarien

Umwandlung von warmgewalzten Bändern, dünne Bänder, die zu Kantenwellen neigen, und jede Linie, bei der die Bandebene die Rundheit und Schweißnahtkonsistenz begrenzt.

FAQ

F1. Welche Defekte entfernt die Richtmaschine?

Sie löst den Coil-Set und glättet die Krone und Kantenwelle, sodass das Band flach in die Formgebung eintritt, was die Rundheit und Schweißnahtausrichtung verbessert.

F2. Reichen sieben Rollen aus?

Für Ø8-18mm Band bei diesen Dicken bieten sieben Rollen die abwechselnde Biegearbeit, die erforderlich ist, um den Coil-Set effektiv zu lösen.

F3. Stelle ich sie pro Banddicke ein?

Ja, der Druck und der Spalt der Richtmaschine werden nach Banddicke und Material eingestellt, um die beste Ebenheit zu erzielen.

F4. Ist eine Richtanlage für kaltgewalzte Bänder erforderlich?

Kaltgewalzte Bänder sind flacher, aber die Richtmaschine hilft immer noch bei jedem Coil mit Kantenwelle oder Rest-Coil-Set.

F5. Wann sollte ich mehr Druck auf die Richtmaschine ausüben?

Erhöhen Sie den Druck der Richtmaschine, wenn das Band starken Coil-Set oder Kantenwelle aufweist, und reduzieren Sie ihn für flache kaltgewalzte Bänder, um die Oberfläche nicht zu überarbeiten.

F6. Beeinflusst die Richtanlage die Linien-Geschwindigkeit?

Nein, die Richtmaschine wird auf die Banddicke eingestellt und läuft mit Linien-Geschwindigkeit; eine ordnungsgemäße Richtanlage unterstützt tatsächlich höhere Geschwindigkeiten durch die Zuführung von stabilem Band.
