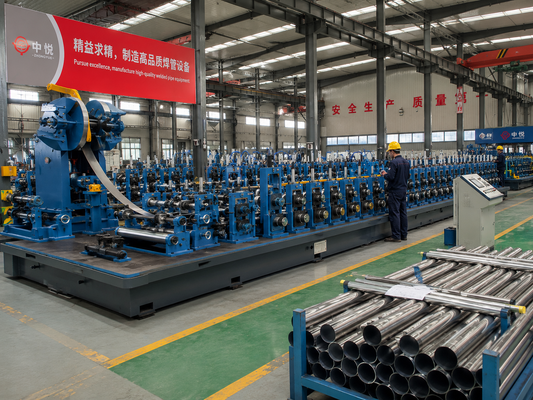

ZY16 0,4-1,0 mm dünnwandiges Rohrmühlen-Maschinenlichtmessgerät HF-geschweißtes Stahlrohr

Problem

Die Produktion von dünnwandigen Rohren mit 0,4-1,0 mm Wandstärke führt bei herkömmlichen Maschinen zu zwei Ausfällen. Die Schweißnaht brennt entweder durch, da die Wärmeeinbringung zu hoch ist, oder sie öffnet sich, da die Bandkanten vor dem Zusammentreffen an der Schweißstelle ihre Ausrichtung verlieren, was zu kalten Schweißnähten und offenen Nähten führt.

Ursache

Dünnes Band hat eine geringe thermische Masse, sodass überschüssige Schweißenergie sofort die Wand durchschmilzt. Gleichzeitig werden dünne Kanten durch den Umformdruck leicht verformt, und jede Schwankung von Geschwindigkeit oder Spannung vergrößert den Schweißspalt und führt zu einer offenen oder kalten Schweißnaht entlang der Naht.

Lösung

Die ZY16 kombiniert einen 100-kW-Festkörper-HF-Schweißer mit einem 200-m/min-Speicher, der das Band mit konstanter Spannung zuführt. Die Festkörperausgabe bietet eine schnelle, präzise Leistungsreaktion, sodass die Schweißwärme der Linien-geschwindigkeit folgt und gerade ausreicht, um die 0,4-1,0-mm-Kanten ohne Durchbrennen zu schmieden. Stabile Spannung hält den Schweißspalt geschlossen, sodass die Naht über die dünne Wand vollständig verschmilzt.

Wichtige technische Daten

• Der Wandstärkenbereich von 0,4-1,0 mm ist das optimierte Dünnblechfenster der Maschine.
• Der 100-kW-Festkörper-HF-Schweißer moduliert die Leistung mit der Linien-geschwindigkeit.
• Der 200-m/min-Speicher hält die Spannung konstant, um den Schweißspalt stabil zu halten.

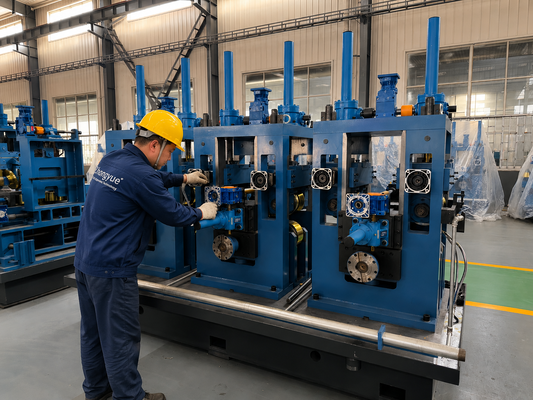

• Die schrittweise Umformung schützt dünne Kanten vor Belastung und Ausdünnung.

Leistung & Qualität

Die Dünnwand-Fähigkeit wird durch abgestimmte Leistungs- und Spannungsregelung unterstützt. Der Festkörper-Schweißer regelt die Wärmeabgabe bei Geschwindigkeitsänderungen, während der Speicher die Bandspannung konstant hält, sodass 0,4-1,0-mm-Rohre sauber ohne Durchbrennen oder Ausschuss durch kalte Schweißnähte geschweißt werden, die bei dünnen Blechen häufig auftreten, und der Ausschuss niedrig bleibt.

Anwendung

Ideal für dünnwandige Rohre in Möbelrahmen, Gardinenstangen, Displayständern, Kabelkanälen und dünnwandigen Automobilkomponenten, bei denen geringes Gewicht und ein sauberes Schweißnahtbild wichtig sind.

Auswahlhilfe

Wählen Sie diese Maschine, wenn die Wandstärke 0,4-1,0 mm beträgt. Für Wände über 1,0 mm sind höhere Leistung und schwerere Umformständer erforderlich; bestätigen Sie Ihre minimale Wandstärke, bevor Sie Rollen bestellen, da ein 0,4-mm-Setup sich in Bezug auf den Rollenspalt von einem 1,0-mm-Setup unterscheidet.

Anwendungsszenarien

Dünnwandige runde und quadratische Möbelrohre, Elektrokabelkanäle und leichte Strukturrohre für Regale und Verkaufsdisplays.

FAQ

F1. Kann die ZY16 eine 0,4-mm-Wand ohne Durchbrennen schweißen?

Ja, der 100-kW-Festkörper-HF-Schweißer moduliert die Leistung mit der Linien-geschwindigkeit, hält die Wärmeeinbringung an das dünne Band angepasst, um ein Durchbrennen zu verhindern, und der Konstantspannungs-Speicher hält den Schweißspalt stabil.

F2. Warum werden dünnwandige Rohre kalt verschweißt?

Die Hauptursache ist die Aufweitung des Kantenabstands durch Spannungs- oder Geschwindigkeits-schwankungen; der 200-m/min-Speicher hält die Bandspannung konstant, um den Schweißspalt geschlossen zu halten, sodass die Kanten gleichmäßig verschmelzen.

F3. Für welchen Wandstärkenbereich ist die ZY16 ausgelegt?

0,4-1,0 mm. Das Verarbeiten von Wänden unter 0,4 mm oder über 1,0 mm liegt außerhalb des optimierten Umform- und Schweißfensters der Maschine und würde andere Werkzeuge erfordern.

F4. Benötige ich separate Rollen für 0,4 mm und 1,0 mm?

Ja, die Rollenspalte und Profile unterscheiden sich zwischen den beiden Enden des Bereichs, daher dimensionieren wir die Werkzeuge für Ihre spezifische Wandstärke.

F5. Was ist die Hauptursache für Ausschuss bei dünnwandigen Rohren?

Durchbrennen durch übermäßige Wärme und kalte Schweißnähte durch einen instabilen Spalt; die ZY16 kontrolliert beides durch geschwindigkeitsangepasste Leistung und Konstantspannungs-Zuführung.

F6. Kann die ZY16 quadratische und rechteckige Rohre verarbeiten?

Mit dem entsprechenden Rollenwerkzeug kann die Maschine quadratische und rechteckige Profile im äquivalenten Bereich von Ø8-18 mm umformen; bestätigen Sie Ihren Querschnitt bei der Bestellung.
