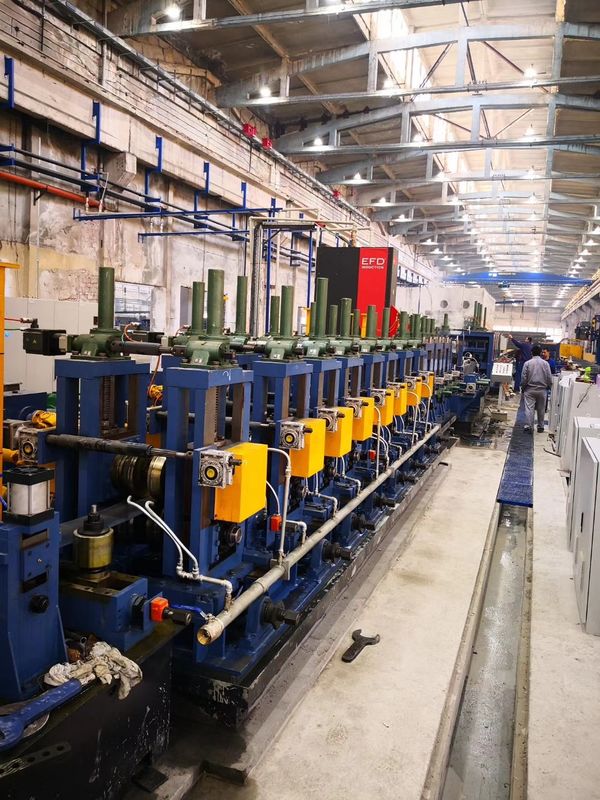

Kaltwalzen Quadratische Form Geschweißte Rohrmühle Starre Struktur

Technische Zusammenfassung:

Die Hochfrequenz-Schweißrohrstraße ZY80 für die Direktformung ist für die Herstellung von Quadrat- und Rechteckrohren mit den Abmessungen □40×40 – □80×80 mm und einer Wandstärke von 1,6 mm – 4,0 mm ausgelegt.

Direktformung zu Quadrat- oder Rechteckrohren: Die Linear-Käfigformung für Quadrat- und Rechteckrohre ermöglicht die Durchführung von Formänderungen in kürzester Zeit und ohne jeglichen Rollenwechsel.

Vorteile der Linie: vollautomatischer Betrieb, einfache Einstellung, gute Schweißnahtqualität. Steife Maschinenstruktur. Einfache Bedienung und Wartung.

Technische Unterstützung für Produktion, Qualitätskontrolle und Wartung durch Schulung der Bediener und Dokumentation kann zusammen mit der Maschinenlieferung auf Anfrage bereitgestellt werden, was unerlässlich ist, um die höchste Qualität der Rohre und die Produktivität zu gewährleisten.

Grundinformationen

1. Rohmaterial

Rohmaterial: Kohlenstoffstahl, kalt- oder warmgewalzte vorgeschnittene Bandcoils

Streckgrenze: Max. 350 MPa

Bandbreite: 150 mm – 320 mm

Coil-Außendurchmesser: 1300 mm – 2200 mm

Coil-Innendurchmesser: 508 mm - 610 mm - 760 mm

Coil-Gewicht: Max. 8 Tonnen

2. Fertigprodukte

Quadratrohr: Min. 40 mm x 40 mm, max. 80 mm x 80 mm

Rechteckrohr: Min. 40 x 50 mm, max. 70 x 90 mm

Wandstärke Quadrat- & Rechteckrohr: 1,6 mm – 4,0 mm
