20 × 20 mm ≈ 150 × 150 mm Maschine zur Verformung von Rohren aus niedrigen Legierungen für die Produktion von quadratischen Rohren bis zu 100 m/min

31.8-88,9MM Rohrformmaschine für Wasserrohrtransport, Rohrherstellung im Bauwesen, Möbelrohrherstellung

Produktübersicht

Die Maschine zur Herstellung von Quadratrohren mit niedrigem Legierungsgehalt ist für Hersteller ausgelegt, die hochfeste quadratische und rechteckige Stahlrohren aus niedrigem Legierungsstahl produzieren.

Im Vergleich zur normalen Rohrproduktion aus Kohlenstoffstahl bietet niedriglegiertes Stahl eine höhere Festigkeit, eine verbesserte Tragfähigkeit und eine bessere strukturelle Zuverlässigkeit.Diese Vorteile machen es weit verbreitet im Bauwesen, Infrastruktur, Verkehr, Maschinenbau und Industrie.

Die höhere Materialfestigkeit stellt jedoch auch neue Herausforderungen für die Produktion dar: Der Formdruck steigt, das Schweißen wird anspruchsvoller und die Dimensionskontrolle wird kritischer.

Diese Maschine wurde entwickelt, um diese Herausforderungen zu bewältigen und gleichzeitig Produktionsgeschwindigkeiten von bis zu 100 m/min für die kontinuierliche quadratische Rohrherstellung zu erhalten.

Problem: Mit welchen Problemen stehen Hersteller konfrontiert?

Viele Rohrhersteller möchten durch die Herstellung von quadratischen Rohren mit niedrigem Legierungswert auf die Strukturrohrmärkte mit höherem Wert eintreten.

Maschinen, die für weichen Stahl entwickelt wurden, haben jedoch oft Schwierigkeiten, stärkere Materialien zu verarbeiten.

Zu den häufigsten Produktionsproblemen gehören:

• Eckspalten bei der Quadratbildung
• Unstabile Schweißnähte bei hoher Geschwindigkeit
• Erhöhte Rollenverschleiß
• Schlechte Maßgenauigkeit
• Häufige Produktionsunterbrechungen
• Reduzierte Leistung aufgrund langsamer Liniengeschwindigkeiten

Dies kann dazu führen, dass die Hersteller strukturelle Standards nicht erfüllen oder ihre Rentabilität aufgrund von übermäßigen Schrott- und Stillstandzeiten verlieren.

Die Schlüsselfrage ist nicht, ob eine Maschine quadratische Rohre herstellen kann.

Die eigentliche Frage ist, ob es hochfeste quadratische Rohre mit kommerzieller Produktionsgeschwindigkeit konsequent produzieren kann.

Ursache

Niedriglegiertes Stahl hat in der Regel eine höhere Ausbeutefestigkeit und Zugfestigkeit als gewöhnlicher Kohlenstoffstahl.

Mit zunehmender Stärke steigt auch die Form des Widerstands.

Dies betrifft alle Produktionsstufen:

Höhere Formlast

Der Streifen benötigt mehr Kraft, um sich in runde und quadratische Profile zu biegen.

Wenn die Starrheit der Mühle nicht ausreicht, kommt es häufiger zu Dimensionsabweichungen.

Mehr Schwierigkeiten beim Schweißen

Bei höheren Geschwindigkeiten wird es schwieriger, die richtige Ausrichtung der Kanten zu erhalten.

Jede Abweichung in der Streifenvorbereitung oder im Druck der Druckung kann die Integrität des Schweißes beeinträchtigen.

Erhöhte Belastung der Werkzeuge

Rollen erfahren höhere Druck und Reibung.

Eine unsachgemäße Auswahl des Rollenmaterials kann zu einem beschleunigten Verschleiß und einer geringeren Größengenauigkeit führen.

Herausforderungen bei der Bildung von Ecken

Quadratische Ecken sind Konzentrationsdeformationsbereiche.

Ohne eine ordnungsgemäße Passgestaltung kann eine übermäßige Belastung zu Eckverdünnung oder Rissbildung führen.

Diese Faktoren erklären, warum Maschinen, die für Stahl mit geringer Festigkeit optimiert sind, bei der Verarbeitung von niedrigen Legierungsklassen möglicherweise nicht gut funktionieren.

Die Lösung

Zhongyue Metallurgy Equipment Technology entwickelt Quadratrohrmühlen mit niedrigem Legierungsgrad speziell für hochfeste Materialien und kontinuierliche Hochgeschwindigkeitsproduktion.

Die Lösung kombiniert robuste Mühlkonstruktion, optimiertes Rollpass-Design, stabile Schweißtechnik und präzise Größensysteme.

Verstärkte Mühlstruktur

Die Form- und Größenabschnitte sind so konzipiert, dass sie höheren Formbelastungen durch niedriglegiertes Stahl standhalten.

Die stabile Rigidität des Rahmens trägt dazu bei, die Dimensionskonsistenz zu erhalten.

Optimiertes Rollpass-Design

Rollwerkzeuge sind so konzipiert, dass sie die Verformung allmählich verteilen.

Dies verringert die Stresskonzentration und verbessert die Kurvenqualität.

Hochgeschwindigkeits-HF-Schweißsystem

Der Hochfrequenzschweißabschnitt sorgt auch bei Hochgeschwindigkeitsbetrieb für eine gleichbleibende Wärmezufuhr und Kantenfusion.

Stabiles Schweißen verbessert sowohl die Festigkeit als auch die Produktionseffizienz.

Präzisionsgrößerungstechnologie

Der Größenabschnitt steuert die endgültigen Abmessungen, die Eckform, die Geradheit und die Drehung.

Dies gewährleistet eine wiederholbare Produktqualität während der langen Produktionsläufe.

Produktionseffizienz im Fokus

Die Maschine ist so konzipiert, dass sie Produktionsgeschwindigkeiten von bis zu 100 m/min je nach Rohrgröße, Wandstärke, Stahlqualität und Qualitätsanforderungen unterstützt.

Das Ziel ist nicht nur eine maximale Geschwindigkeit, sondern eine stabile kommerzielle Produktion mit niedrigen Schrottquoten.

Spezifikationen

Die endgültigen Spezifikationen hängen von den Zeichnungen der Kunden, den Stahlsorten, den Produktionszielen und den Anforderungen des Projekts ab.

Anwendung

Rohre für Strukturbauten

Quadratröhrchen aus niedrigem Legierungsgrad werden in Stahlbauten, Industrieanlagen, Lagerhallen, Brücken und Infrastrukturprojekten weit verbreitet.

Eine höhere Materialfestigkeit ermöglicht es den Ingenieuren, strukturelle Leistungen zu erzielen und gleichzeitig den gesamten Stahlverbrauch zu reduzieren.

Transportgeräte

Quadratische Rohre werden in Lkw-Rahmen, Anhängern, Containern und Transportunterstützungsstrukturen verwendet.

Die Dimensionskonsistenz ist entscheidend für die Präzision der Montage.

Solar- und Energiestrukturen

Viele Solaranlagen erfordern hochfeste quadratische Rohre.

Niedriglegiertes Stahl bietet eine verbesserte Belastungsbeständigkeit bei gleichzeitiger Bewahrung eines überschaubaren Gewichts.

Maschinen- und Ausrüstungsrahmen

Industrieanlagen verwenden oft quadratische Rohrrahmen wegen ihrer Steifigkeit und Herstellungsfreundlichkeit.

Eine gleichbleibende Schweißqualität verbessert die Langlebigkeit.

Landwirtschaftliche und Gewächshausstrukturen

Hochfeste quadratische Rohre unterstützen bei landwirtschaftlichen Anwendungen größere Spannweiten und eine längere Lebensdauer.

Wie es funktioniert

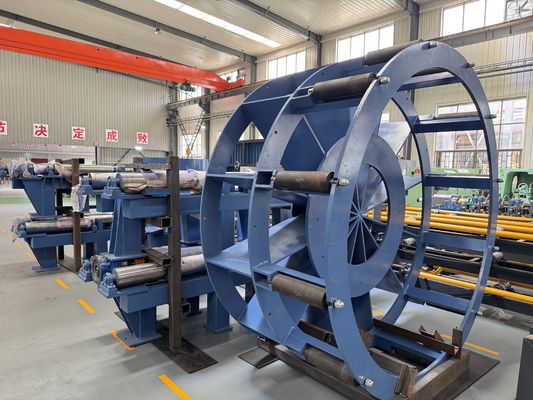

Der Prozess beginnt mit der Belastung der Spirale aus niedrigem Legierungsstahl.

Der Streifen wird durch einen Entwickler geführt und in den Formbereich gebracht.

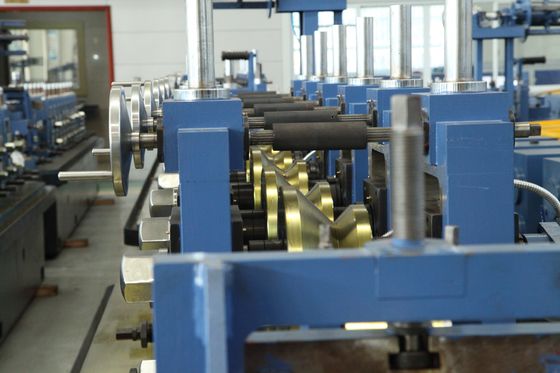

Eine Reihe von Formrollen verwandelt allmählich den flachen Streifen in ein rundes Rohrprofil.

Die Kanten werden mit Hilfe der Hochfrequenzschweißtechnik erhitzt und zusammengefügt.

Nach dem Schweißen wird das Rohr durch eine Perlenbehandlung und Kühlung geführt.

Das runde Rohr tritt dann in den quadratischen Abschnitt ein, wo es sich schrittweise in das gewünschte quadratische oder rechteckige Profil verwandelt.

Die Präzisionsgrößen der Stände steuern die endgültigen Abmessungen und die Eckgeometrie.

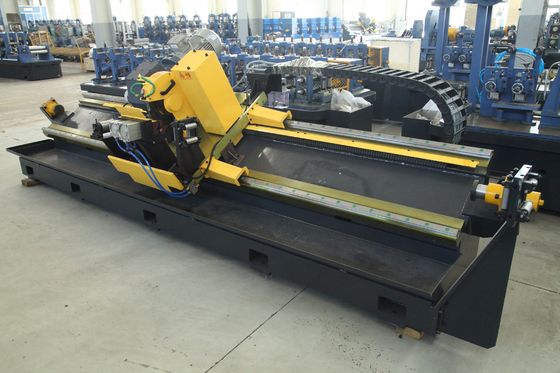

Schließlich schneidet eine Flugsäge das Rohr auf die gewünschte Länge, ohne die Produktion zu stoppen.

Fertiggefertigte Rohre werden zur Inspektion, Verpackung oder nachgelagerter Verarbeitung gesammelt.

Wie man wählt

1Identifizieren Sie die Stahlqualität

Nicht alle Niedriglegierstahle verhalten sich gleich.

Stärkere Werkzeuge erfordern stärkere Mühlstrukturen und eine fortschrittlichere Werkzeugkonstruktion.

2. Bestimmung der erforderlichen Produktionsgeschwindigkeit

Die Höchstgeschwindigkeit ist nicht immer der wichtigste Faktor.

Produktionsstabilität, Schweißqualität und Reduzierung von Schrott schaffen oft einen größeren langfristigen Wert.

3. Definieren Sie die Größe der Röhre

Die Mindest- und Höchstmaße der Rohre bestimmen die Auswahl des Maschinenmodells und die Rollenkonstruktion.

4. Überlegen Sie Strukturnormen

Wird das Rohr für Bauprojekte oder Infrastrukturprojekte verwendet, so sollten vor der Ausrüstungskonstruktion die anwendbaren Normen festgelegt werden.

5. Evaluieren Sie zukünftige Produkt-Erweiterung

Viele Hersteller erweitern schließlich ihre Produktion um weitere Rohrgrößen oder -qualitäten.

Die Flexibilität der Maschinen sollte in der Anfangsphase der Investition berücksichtigt werden.

6Überprüfung der Anforderungen an die Automatisierung

Automatische Verpackungen, Online-Inspektionen und schnelle Wechselsysteme können die Produktionseffizienz erheblich verbessern.

Erfahrungen und technische Fähigkeiten des Unternehmens

Zhongyue Metallurgy Equipment Technology ist spezialisiert auf Schweißrohrmühlen und Rollenformlösungen für die Strukturrohrproduktion.

Unser Engineering-Team arbeitet mit Kunden zusammen, um Materialqualitäten, Rohrdimensionen, Produktionsziele und Anforderungen an die nachgelagerte Verarbeitung zu bewerten, bevor das Maschinendesign abgeschlossen wird.

Statt eine Standardmaschinenkonfiguration zu liefern, konzentrieren wir uns auf die Entwicklung von Produktionslösungen, die mit den tatsächlichen Produktionszielen übereinstimmen.

Unterstützende Inhaltsstrategie

Technischer Artikel

Wie sich hochfeste Niedriglegierstahl auf die Formung und Schweißung von Quadratrohren auswirkt

Industrieanalyse

Warum Bauprojekte immer häufiger mit hochfesten Rohren ausgestattet werden

Fallstudie für Kunden

100 m/min Produktionslinie für Quadratrohr aus Niedriglegierung für die Stahlkonstruktion

Diese unterstützenden Inhaltswerte helfen, verwandte Käuferfragen zu beantworten und die aktuelle Autorität zu verbessern.

Häufig gestellte Fragen

1Kann Stahl mit niedrigem Legierungsgrad in einer Standard-Rohrfabrik aus Kohlenstoffstahl verarbeitet werden?

In manchen Fällen ja, aber stärkere Materialien erfordern oft stärkere Mühlstrukturen, optimierte Werkzeuge und eine genauere Schweißkontrolle.

2. Gilt die Geschwindigkeit von 100 m/min für alle Rohrgrößen?

- Nein. Ich weiß nicht.

Die tatsächliche Produktionsgeschwindigkeit hängt von den Rohrdimensionen, der Wandstärke, der Stahlqualität und den Qualitätsanforderungen ab.

3Was ist der Hauptvorteil von quadratischen Rohren mit niedrigem Legierungsgrad?

Niedriglegiertes Stahl bietet im Vergleich zu gewöhnlichem Kohlenstoffstahl eine höhere Festigkeit und bessere Strukturleistung.

4Wie kann man die Eckspalten reduzieren?

Eine ordnungsgemäße Rollpassgestaltung, eine kontrollierte Verformung und eine geeignete Materialauswahl tragen dazu bei, die Eckbelastung zu reduzieren und die Formqualität zu verbessern.

5- Welche Informationen sind für das Angebot erforderlich?

Der Kunde sollte die Rohrgrößen, die Wandstärke, die Stahlqualität, das jährliche Produktionsziel, die Anwendung des Produkts und das Layout der Werkstatt angeben.

Schlussfolgerung

Die Low-Alloy-Rohrformmaschine für die Produktion von quadratischen Rohren bis zu 100 m/min ist für Hersteller konzipiert, die nach höherwertigen Strukturrohrmärkten suchen.

Sein Zweck ist nicht nur, quadratische Rohre zu produzieren, sondern auch, Fabriken zu helfen, hochfeste Materialien effizient zu verarbeiten, Schweißintegrität zu bewahren, die Größengenauigkeit zu kontrollieren,und eine nachhaltige Produktionsleistung.

Die richtige Ausrüstung sollte echte Produktionsprobleme lösen und das langfristige Wachstum des Unternehmens unterstützen, nicht nur auf dem Papier höhere Geschwindigkeit liefern.
