Schweißmaschine für Rohr aus Legierungsstahl mit Akkumulator und Auslauftisch für die kontinuierliche industrielle Rohrproduktion

Produktübersicht

Die Schweißmaschine für legierte Stahlrohre mit Akkumulator und Auslauftisch ist für die kontinuierliche Produktion von geschweißten Rohren aus legiertem Stahl konzipiert, die in Industriestrukturen, im Maschinenbau, im Flüssigkeitstransport, im Baugewerbe und im Gerätebau eingesetzt werden.

Im Gegensatz zu einer einfachen Rohrformmaschine handelt es sich bei dieser Linie um eine Komplettlösung für die Herstellung geschweißter Rohre. Es vereint Abwickeln, Bandfügen, Materialspeicherung, Formen, Hochfrequenzschweißen, Formatieren, Schneiden und Rohraustrag in einem kontinuierlichen Prozess.

Der Akkumulator trägt dazu bei, Produktionsstopps während des Spulenwechsels zu reduzieren. Der Auslauftisch unterstützt die Entladung, Kühlung, Inspektion und Sammlung fertiger Rohre nach dem Schneiden. Für Kunden, die eine stabile Leistung, eine bessere Rohrkonsistenz und geringere Ausfallzeiten benötigen, ist diese Konfiguration besser geeignet als eine einfache Schweißmaschine ohne Materialpufferung.

Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd bietet Produktionslinien für geschweißte Rohre basierend auf Rohrgröße, Wandstärke, Materialqualität, Geschwindigkeitsanforderung, Fabriklayout und nachgelagerten Verarbeitungsanforderungen.

Ursache

Viele Käufer suchen nach einer Schweißmaschine für Rohre aus legiertem Stahl, weil ihre aktuelle Produktionslinie keine stabile Leistung oder Rohrqualität gewährleisten kann.

Die häufigsten Probleme hängen nicht nur mit dem Schweißgerät zusammen. In vielen Fabriken kommt es zu Produktionsausfällen durch häufigen Spulenwechsel, instabile Bandzuführung, schlechte Formungsgenauigkeit, mangelhafte Schweißnahtkontrolle, ungenaue Schnittlänge oder ineffiziente Handhabung fertiger Rohre.

Rohre aus legiertem Stahl erfordern normalerweise eine höhere Formstabilität als gewöhnliche Rohre aus kohlenstoffarmem Stahl. Wenn der Formabschnitt, der Schweißabschnitt, der Kalibrierabschnitt und das Austragssystem nicht richtig aufeinander abgestimmt sind, können Fehler wie Instabilität der Schweißnaht, Ovalität des Rohrs, Oberflächenkratzer, schlechte Geradheit und unregelmäßige Schnittlänge auftreten.

Ein weiteres häufiges Problem sind Produktionsunterbrechungen. Ohne Akkumulator muss die gesamte Linie möglicherweise langsamer werden oder anhalten, wenn der Bediener die Spulen wechselt. Dies verringert die Tagesleistung und erhöht die Arbeitskosten.

Daher geht es bei der Auswahl einer Rohrschweißmaschine nicht nur um den Kauf einer einzigen Maschine. Es geht darum, den gesamten Produktionsprozess an das Material, die Rohrspezifikation, die Produktionsgeschwindigkeit und die Endanwendung anzupassen.

Lösung

Diese Schweißmaschine für Rohre aus legiertem Stahl löst die oben genannten Probleme durch ein kontinuierliches Produktionslayout mit Speicher und Auslauftisch.

Der Akkumulator speichert Bandmaterial vor dem Formen und Schweißen. Beim Coilwechsel oder Bandschweißen sorgt der Akkumulator für die vorübergehende Materialversorgung des Hauptrohrwerks. Dadurch läuft der Form- und Schweißbereich weiterhin ruhiger und Produktionsausfälle werden reduziert.

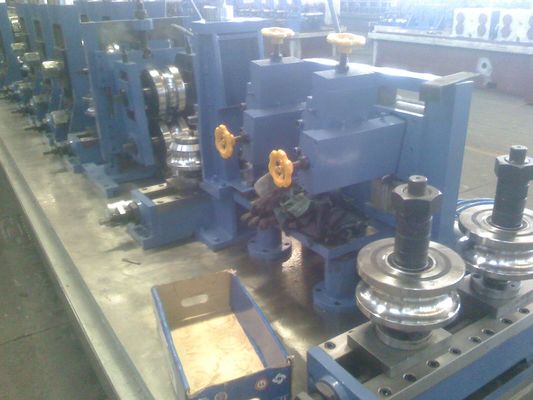

Der Formabschnitt biegt das legierte Stahlband durch Präzisionswalzen nach und nach in eine runde Rohrform. Eine stabile Umformung ist wichtig, da sie sich direkt auf die Schweißnahtposition und die Rohrgeometrie auswirkt.

Die Hochfrequenz-Schweißstrecke erwärmt die Bandkanten und fügt sie zu einem geschweißten Rohr zusammen. Nach dem Schweißen gelangt das Rohr in den Kalibrierbereich, wo Rollen den Rohrdurchmesser, die Rundheit und die Maßhaltigkeit korrigieren.

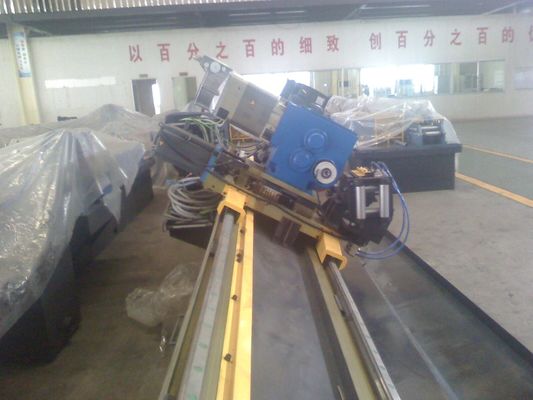

Die fliegende Säge oder Kaltsäge schneidet das Rohr in die erforderlichen Längen, ohne die gesamte Linie anzuhalten. Nach dem Schneiden nimmt der Auslauftisch die fertigen Rohre auf und übergibt sie zur Inspektion, Abholung oder Weiterverarbeitung.

Für Kunden, die Rohre aus legiertem Stahl für industrielle Anwendungen herstellen, verbessert dieses System die Produktionskontinuität, die Rohrkonsistenz und die Werkstatteffizienz.

Spezifikationen

Die endgültigen technischen Parameter sollten entsprechend dem Rohrdurchmesserbereich, dem Wandstärkenbereich, der Stahlsorte, der erforderlichen Leistung und dem Fabriklayout des Kunden bestätigt werden.

Anwendung

Diese Schweißmaschine für Rohre aus legiertem Stahl eignet sich für Fabriken, die eine kontinuierliche Produktion geschweißter Rohre mit stabiler Form- und Schweißqualität benötigen.

In Bau- und Baustahlanwendungen kann die Maschine Rohre produzieren, die für Rahmen, Stützen, Säulen, Zäune und allgemeine Stahlkonstruktionen verwendet werden.

Im Maschinenbau können geschweißte Rohre aus legiertem Stahl für Geräterahmen, mechanische Komponenten, Fördersysteme und industrielle Fertigung verwendet werden.

Bei Fluid- und technischen Rohranwendungen kann die Linie je nach Materialstandard und Prüfanforderungen des Kunden geschweißte Rohre für unkritische Transport-, Industriesysteme und Verarbeitungsanlagen produzieren.

Für Stahl-Servicezentren und Rohrhersteller sind der Akkumulator und der Auslauftisch besonders nützlich, da sie die Produktionskontinuität verbessern und den manuellen Handhabungsdruck nach dem Schneiden reduzieren.

Diese Maschine eignet sich auch für Kunden, die ein Upgrade von der Produktion mit langsamer manueller Handhabung auf eine stabilere und kontinuierlichere Produktionslinie für geschweißte Rohre planen.

Wie es funktioniert

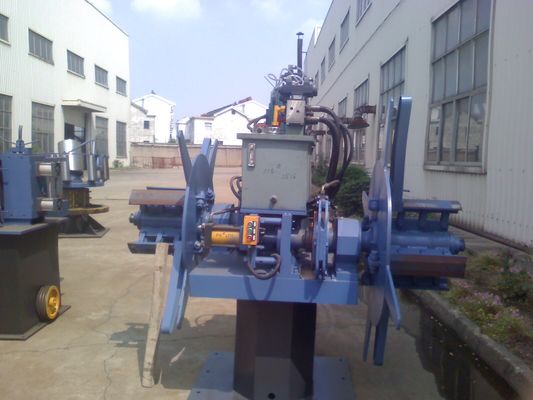

Der Produktionsprozess beginnt mit der Beladung der Stahlcoils. Der Abwickler gibt das Band frei und schickt es in den Scher- und Schweißbereich. Wenn eine Spule fast fertig ist, werden das Ende der alten Spule und der Kopf der neuen Spule zusammengefügt.

Nach der Bandverbindung gelangt das Material in den Speicher. Der Akkumulator speichert genügend Band, um den Hauptform- und Schweißabschnitt am Laufen zu halten, während der Bediener die Vorbereitungen für den Coilwechsel abschließt.

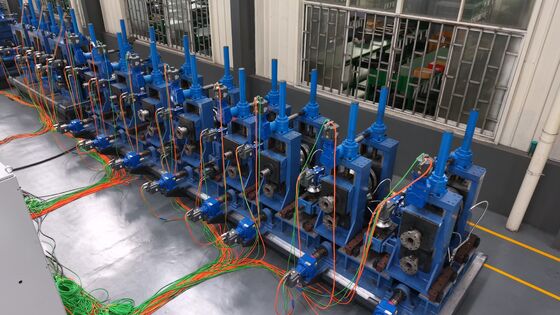

Als nächstes gelangt das Band in den Formabschnitt. Eine Reihe von Formrollen formt das Flachband nach und nach in eine offene Rohrform. Durch genaues Formen bleiben die Bandkanten vor dem Schweißen ausgerichtet.

Anschließend durchläuft das Rohr die Hochfrequenzschweißanlage. Die Bandkanten werden erhitzt und zu einer durchgehenden Schweißnaht zusammengepresst. Nach dem Schweißen kann je nach Rohranforderung ein Flämmen oder Raupenabziehen erfolgen.

Der Dimensionierungsabschnitt korrigiert die Rohrdimension und verbessert die Rundheit oder Formgenauigkeit. Nach der Dimensionierung wird das Rohr mit einer Fliegenden Säge oder Kaltsäge in feste Längen geschnitten.

Abschließend gelangen die fertigen Rohre auf den Auslauftisch. Bediener können die Rohre prüfen, sammeln, bündeln oder an nachgeschaltete Geräte weiterleiten.

So wählen Sie aus

Bei der Auswahl einer Schweißmaschine für legierte Stahlrohre ist der Rohrgrößenbereich der erste Faktor. Das Maschinenmodell muss dem für Ihren Markt erforderlichen minimalen und maximalen Rohrdurchmesser bzw. der quadratischen Rohrgröße entsprechen.

Der zweite Faktor ist die Wandstärke. Dickere Rohre aus legiertem Stahl erfordern stärkere Formständer, eine höhere Schweißkapazität und eine stabilere Dimensionierungskonstruktion.

Der dritte Faktor ist die Materialqualität. Legierter Stahl weist im Vergleich zu gewöhnlichem Kohlenstoffstahl eine andere Festigkeit und ein anderes Umformverhalten auf. Das Rollendesign, die Motorleistung, die Umformstruktur und die Schweißkapazität sollten entsprechend dem tatsächlichen Stahlband ausgewählt werden.

Der vierte Faktor ist die Produktionsgeschwindigkeit. Eine Linie mit höherer Geschwindigkeit kann die Leistung steigern, aber nur, wenn Akkumulator, Schweißsystem, Schneidsystem und Auslauftisch richtig aufeinander abgestimmt sind.

Der fünfte Faktor ist der nachgelagerte Prozess. Wenn der Kunde Richten, Wasserdruckprüfung, Endbearbeitung, Ultraschallprüfung, Wirbelstromprüfung, Markierung, Lackierung oder automatisches Verpacken benötigt, sollten diese zu Beginn des Projekts geplant werden.

Der sechste Faktor ist das Fabriklayout. Die Maschinenlänge, der Coil-Lagerbereich, der Platz für den Bediener, die Rohraustragsrichtung und die Krankapazität wirken sich alle auf die endgültige Linienkonstruktion aus.

Für Kunden, die eine langfristig stabile Produktion benötigen, ist es besser, eine komplette Produktionslösung zu wählen, anstatt jede Maschine einzeln auszuwählen. Eine abgestimmte Linie reduziert das Installationsrisiko, verbessert die Produktionseffizienz und erleichtert zukünftige Wartungsarbeiten.

FAQ

1. Welche Funktion hat der Akkumulator in einer Schweißmaschine für legierte Stahlrohre?

Der Akkumulator speichert Stahlband vor dem Formabschnitt. Wenn der Bediener die Spulen wechselt oder Bänder zusammenfügt, versorgt der Akkumulator das Hauptrohrwerk weiterhin mit Material. Dies reduziert Linienstillstände und verbessert die tägliche Produktionseffizienz.

2. Warum ist eine Auslauftabelle nach dem Rohrschneiden wichtig?

Der Auslauftisch nimmt nach dem Schneiden fertige Rohre auf. Es hilft beim ordnungsgemäßen Transport, Kühlen, Überprüfen und Sammeln von Rohren. Ohne eine geeignete Auslauftabelle kann die Handhabung fertiger Rohre langsam, unsicher oder ineffizient werden.

3. Kann diese Maschine sowohl Rohre aus Kohlenstoffstahl als auch aus legiertem Stahl produzieren?

Ja, die Maschine kann für Kohlenstoffstahl, niedriglegierten Stahl und legierten Stahlstreifen ausgelegt werden. Das endgültige Design hängt jedoch von der Stahlsorte, der Rohrgröße, der Wandstärke, den Schweißanforderungen und der Produktionsgeschwindigkeit ab.

4. Woher weiß ich, welches Modell für meine Fabrik geeignet ist?

Sie müssen den Rohrdurchmesserbereich, den Wandstärkenbereich, die Materialqualität, die Jahreskapazität, die erforderliche Geschwindigkeit, die Schnittlänge und das Fabriklayout bestätigen. Basierend auf diesen Details kann der Lieferant die Formstruktur, das Schweißsystem, den Akkumulatortyp, das Schneidsystem und die Ausführung des Auslauftisches empfehlen.

5. Kann die Linie mit Inspektions- und Endbearbeitungsgeräten individuell angepasst werden?

Ja. Zur optionalen Ausstattung gehören Richtmaschine, Hydrotester, Wirbelstromprüfung, Ultraschallprüfung, Endbearbeitungsmaschine, Markierungsmaschine, Lackiersystem, Wiegesystem und Verpackungssystem. Diese Optionen sollten entsprechend der endgültigen Rohranwendung und dem Qualitätsstandard des Kunden ausgewählt werden.

Abschluss

Die Schweißmaschine für legierte Stahlrohre mit Akkumulator und Auslauftisch ist nicht nur eine Schweißmaschine. Es handelt sich um eine komplette Produktionslösung für Fabriken, die eine kontinuierliche Rohrfertigung, stabile Schweißqualität, genaue Dimensionierung und effiziente Handhabung fertiger Rohre benötigen.

Für Käufer, die verschiedene Rohrwerkslösungen vergleichen, liegt der Schlüssel darin, den gesamten Prozess zu bewerten: Materialzuführung, Bandlagerung, Formgenauigkeit, Schweißstabilität, Schnittqualität und Rohraustragseffizienz. Eine gut abgestimmte Produktionslinie kann Ausfallzeiten reduzieren, die Produktion verbessern und die langfristige Industrierohrproduktion unterstützen.
